Z9型脹緊聯結套

立即訂購

產 品說 明
特性：
Z9型脹緊套常用于帶式輸送機驅動滾筒體的聯結。

標記示例：
內徑d=130mm、外徑D=180mm的Z2型脹緊聯接套:脹套Z2-130×180 　　　　　　　　　　　　　　　　　　

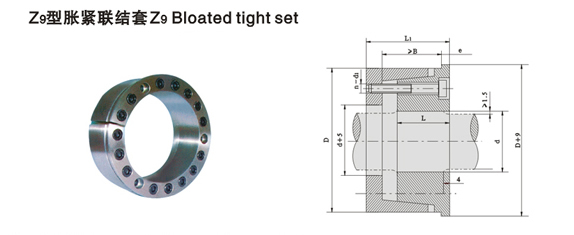

安裝參考范例

基本尺寸						內六角螺釘		額定負荷		脹套與軸結合面上的壓力 Pf N/mm2	脹套與輪轂結合面上的壓力 Pf′ N/mm2	螺釘?shù)?br/>擰緊力矩 MA N·m	重量 kg
d	D	L	L1	e	B	d1	n	軸向力F1 KN	轉矩 M1 KN·m
mm							n	軸向力F1 KN	轉矩 M1 KN·m
100	145	54	75	5	65	M12×60	8	192	9.6	102	70	145	4.7
110	155	54	75	5	65	M12×60	8	191	10.5	93	66	145	5.1
120	165	54	75	5	65	M12×60	9	216	13	96	70	145	5.5
130	180	63	84	6	72	M12×70	12	287	17.8	100	78	145	7.5
140	190	63	84	6	72	M12×70	12	287	20.2	94	69	145	7.9
150	200	63	84	6	72	M12×70	12	287	21.6	88	66	145	8.4
160	210	63	84	6	72	M12×70	15	360	28.8	101	77	145	8.9
170	225	63	84	6	72	M12×70	16	383	32.6	101	76	145	10.5
180	235	63	84	6	72	M12×70	18	431	38.8	108	82	145	11.0
190	250	69	94	6	81	M14×75	15	493	46.8	106	80	230	14.3
200	260	69	94	6	81	M14×75	16	526	52.8	100	77	230	15.0
220	285	69	94	6	81	M16×75	14	640	70	119	92	355	17.8
240	305	86	112	7	98	M16×90	16	731	88	96	75	355	23.2
260	325	86	112	7	98	M16×90	18	822	107	103	82	355	24.8
280	355	94	120	8	106	M16×100	20	910	128	96	75	355	33
300	375	94	120	8	106	M16×100	22	1000	151	99	79	355	36
320	405	109	142	8	125	M20×120	18	1280	206	101	80	690	52
340	425	109	142	8	125	M20×120	20	1420	242	106	85	690	54
360	455	120	159	8	140	M22×130	20	1770	319	113	89	930	72
380	475	120	159	8	140	M22×130	20	1770	337	109	87	930	75
400	485	120	159	8	140	M22×130	20	1770	355	101	83	930	79
420	515	120	159	8	140	M22×130	22	1980	410	107	87	930	82
注：Z9型脹緊聯結套螺釘?shù)臋C(jī)械性能等級為 12.9級。
