聯軸器是用來聯接兩側從動軸和主動軸的傳動件。

彈性聯軸器又分梅花彈性聯軸器、膜片彈性聯軸器、柱銷式彈性聯軸器等。剛性聯軸器有凸緣聯軸器和夾殼聯軸器等，聯軸器的參數現已有標準參數可對照，現分別介紹一下梅花聯軸器的具體參數及扭矩大小。

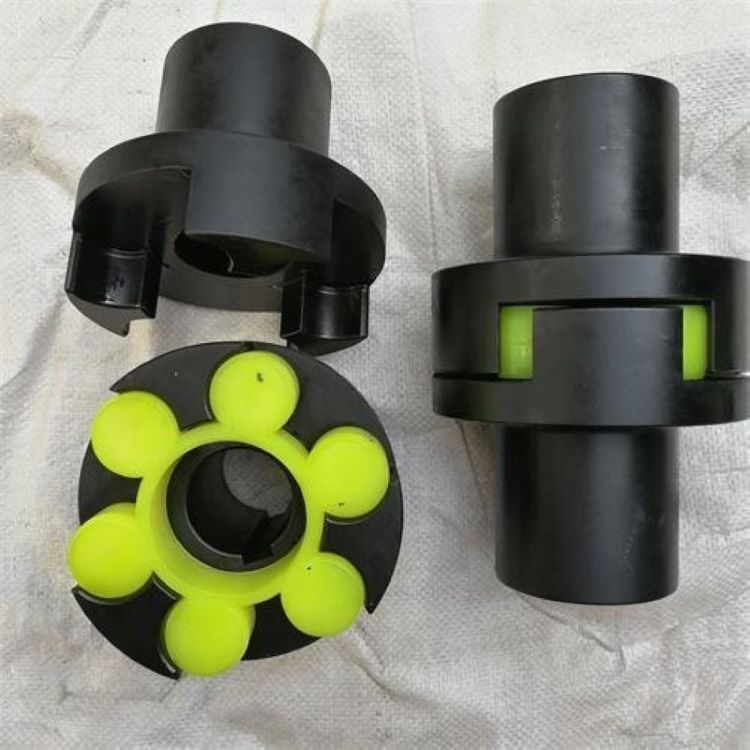

梅花聯軸器又名梅花彈性聯軸器，是由主動軸和從動軸側兩半聯軸器利用兩端爪子夾緊中間彈性體傳動扭矩的，聯軸器的加工經過車削，銑削，和拉削等機加工方法加工而成，再經過整體熱處理。以足夠的機械強度，我廠梅花聯軸器現加工產品材質是用45號圓鋼棒料加工，較大外徑產品采用45號鍛鋼加工生產，材質選擇性能好，加工采用數控加工，工藝質感光滑。

梅花聯軸器的型號有：

LM 型梅花形彈性聯軸器聯軸器扭矩：100N.m-12500N.m

LMD LMS 法蘭型梅花彈性聯軸器聯軸器扭矩：100N.m-12500N.m

LMZ型制動輪式梅花彈性聯軸器聯軸器扭矩：100N.m-12500N.m

泊頭市萬達聯軸器有限公司為你提供聯軸器的技術參數和圖紙，如有需要可以聯系我們。

ML型梅花形彈性聯軸器基本參數和主要尺寸

型號	公稱扭矩 Tn (N·m)	許用轉速 (n) r/min	軸孔直徑 d,d,d,	軸孔直徑			L。 max	D	D,	S	彈性件型號	轉動慣量 kg·㎡	重量 (kg)
				Y	J Z
				L	L	L,
ML1	25	15300	12,14 16,18,19 20,22,24	32 42 52	27 30 38	32 42 52	80 100 120	50	40	2	MT1	0.014	0.66
ML2	100	10900	20,22,24 25,28 30,32	52 62 82	38 44 60	52 62 82	127 147 187	70	50	2.5	MT2	0.075	1.55
ML3	140	9000	22,24 25,28 30,32,35,38	52 62 82	38 44 60	52 62 82	128 148 188	85	60	3	MT3	0.178	2.5
ML4	250	7300	25,28 30,32,35,38 40,42	62 82 112	44 60 84	62 82 112	151 191 251	105	65	3.5	MT4	0.412	4.3
ML5	400	6100	30,32,35,38 40,42,45,48	82 112	60 84	82 112	197 257	125	75	4	MT5	0.73	6.2
ML6	630	5300	35,38 42,45,48 48,50,55	82 112 112	60 84 84	82 112 112	203 263 263	145	85	4.5	MT6	1.85	8.6
ML7	1120	4500	45,48,50,55 60,63,65	112 142	84 107	112 142	265 325	170	100	5.5	MT7	3.88	14.0
ML8	1800	3800	50,55 60,63,65 70,71,75	112 142 142	84 107 107	112 142 142	272 332 332	200	120	6.5	MT8	9.22	25.7
ML9	2800	3300	60,63,65* 70,71,75 80,85,90,95	142 142 172	107 107 132	142 142 172	334 334 394	230	150	7.5	MT9	18.95	41.0
ML10	4500	2900	70,71,75* 80,85,90,95 100,110	142 172 212	107 132 167	142 172 212	344 404 484	260	180	7.5	MT10	39.68	59.0
ML11	6300	2500	80,85,90,95 100,110,120	172 212	132 167	172 212	411 491	300	200	8.5	MT11	73.43	87.0
ML12	11200	2100	90,95 100,110,120,125 130	172 212 252	132 167 202	172 212 252	417 497 577	360	225	9	MT12	178.45	140
ML13	12500	1900	100,110,120,2 130,140*	212 252	167 202	212 252	497 577	400	250	9	MT13	208.75	160
